淺談喇叭射角概念_______________________________________________吳榮宗
一般的 Event 小場子，咱們總是會使用傳統式的兩音路喇叭，利用喇叭箱內的分音器來放送聲音，類似這種
喇叭每個人都有，大的有 15” 小的有 8”，高音也從 2” 到 1” 不等，使用方便，只要一只喇叭架撐起來就可以
幹活了，這樣的工作模式與文化很自然的深值在心裡。

那讓我們再仔細的來面對這樣的技術面，是否能夠在原有的技術模式下，既有的設備裡，讓聲音能量更完善
的發揮出來，幾乎所有的喇叭三角架千遍一律的只有高低的調整能力，理所當然的喇叭撐上去肯定就是水平
0度的放送，角度全都利用喇叭本身的射角來含蓋的，這是一定沒問題的也合乎邏輯的，但是可以更好嗎？
_
你或許會說飛起來啊！沒錯，為了有一些角度就必須大動工程，如此就失去簡便的精神了，這幾年來，開始有人注意了，開始一些喇叭射角的輔助工具出現了，
問題是我先前說的，工作模式與文化很自然的深值在心裡，突然要改變就要有好的理由與結果，不然是突增心理作用沒意義的。

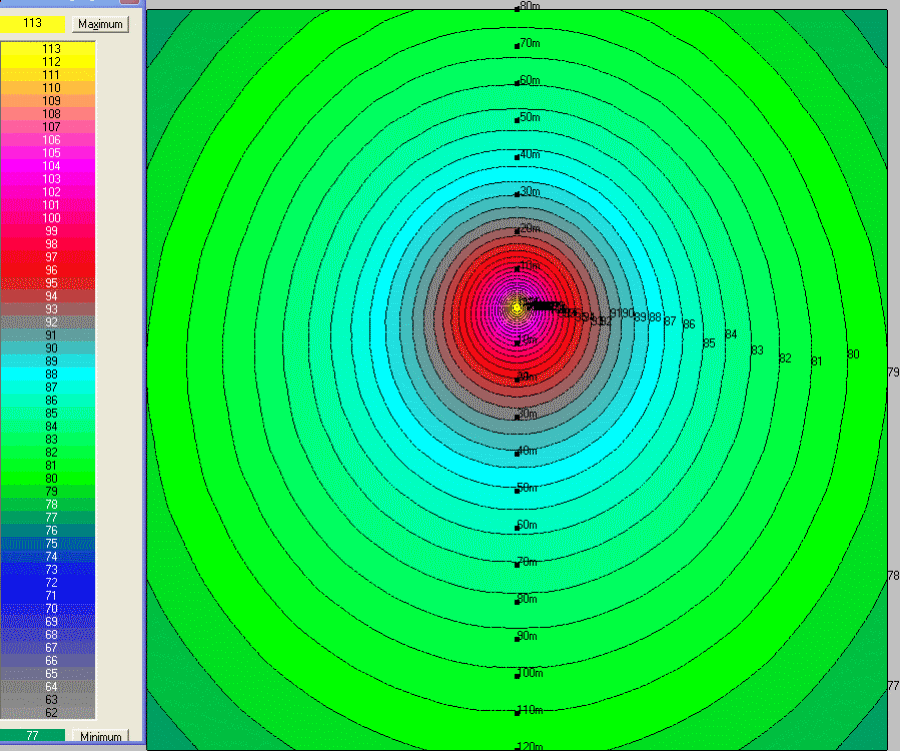

讓我們來看一下模擬的聲學結果，我使用長寬各 200 公尺的開放地，縱軸 120 水平軸 100 公尺插入一只傳統喇叭，品牌就使用處處可見的 MARTIN F-15 喇叭，
高度 2.2 公尺，使用 400W 音樂電平的工作情來觀察水平放送與 10 度射角有無差別，連續動畫的展現說明，圖左是沒有角度的能量分佈情形，圖右是 10 度射角的
能量分佈情形，下面我們把圖片拆開來觀察這其中的不同，
_
_
以下圖左為水平放送，圖右為向下10 度射角，場地長寬各 200 公尺的模擬圖，頻響由100Hz~10KHz。

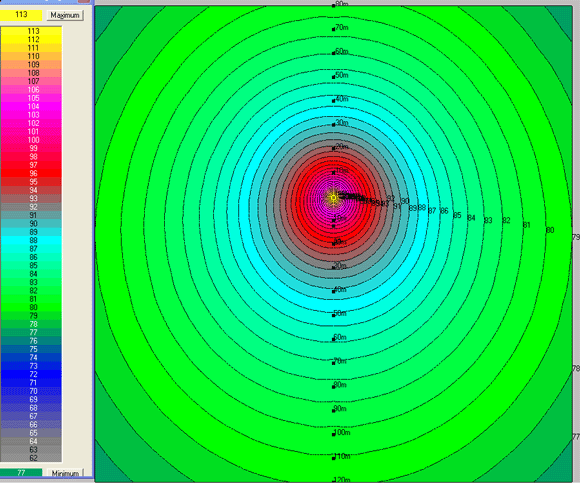

100Hz，看起來沒什麼樣的變化，
_

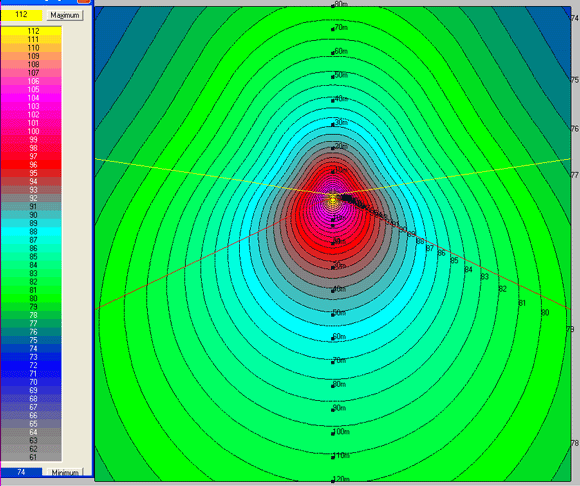

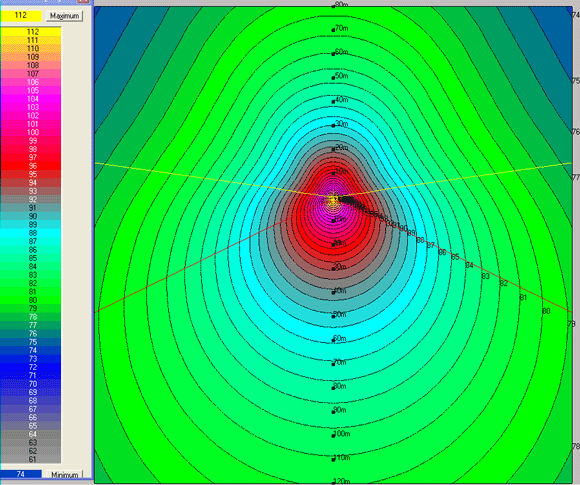

200Hz，頻率開始有指向性了，也開始要有些變化。
_

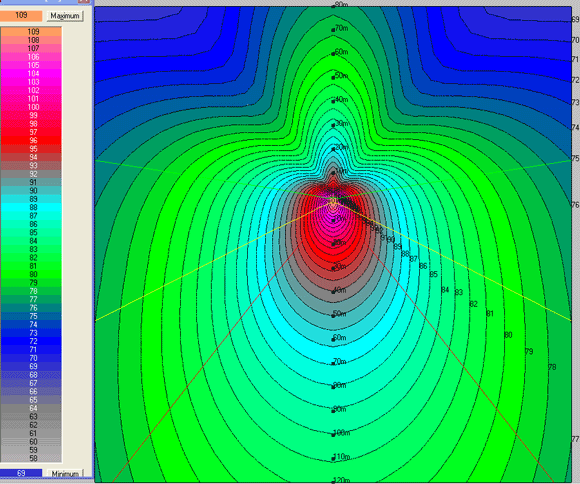

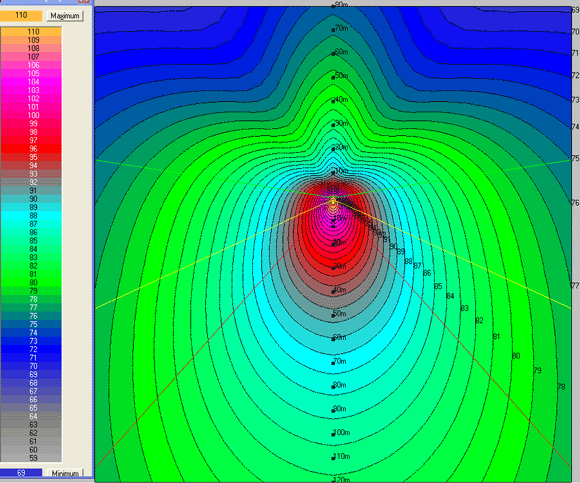

400Hz，首先看出能量不一樣了，以 50m 位置而言，相差了 1 分貝以上了，這 10 度的變化開始不一樣了。
_

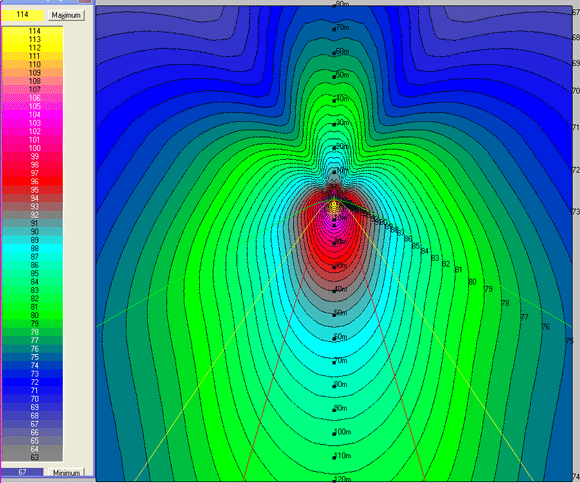

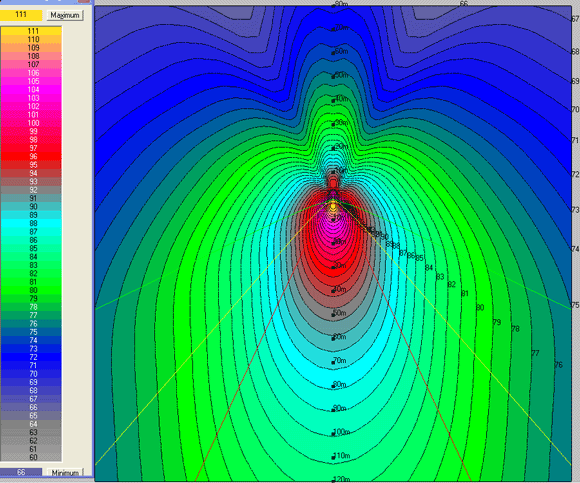

800Hz，從 400Hz 到 800Hz 一路發展到能量相差 3 分貝之多！尤其是軸心位置能量達到 114 分貝。
_

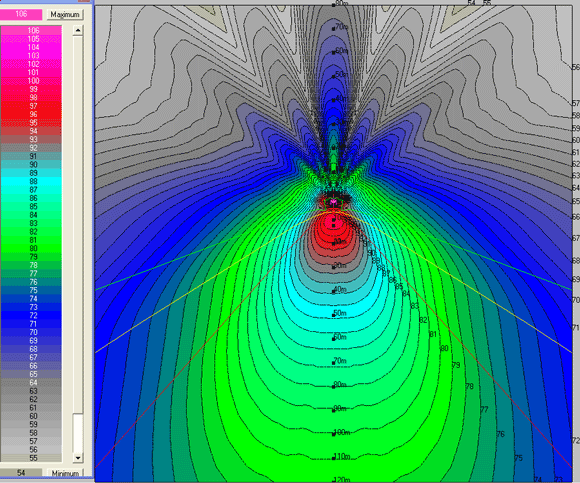

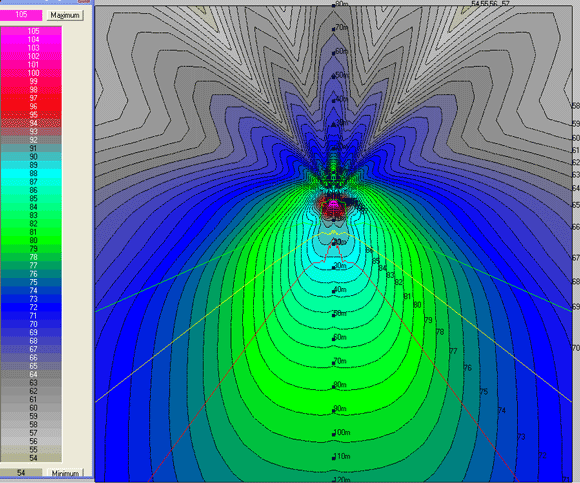

1600Hz，雖然相差 1 分貝的能量，但是含蓋面完全不一樣了，在 30 公尺處，10 度含蓋的位置都還在 90 分貝以上。
_

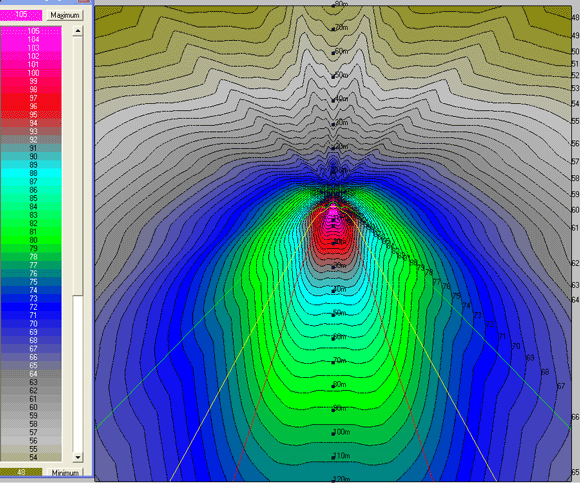

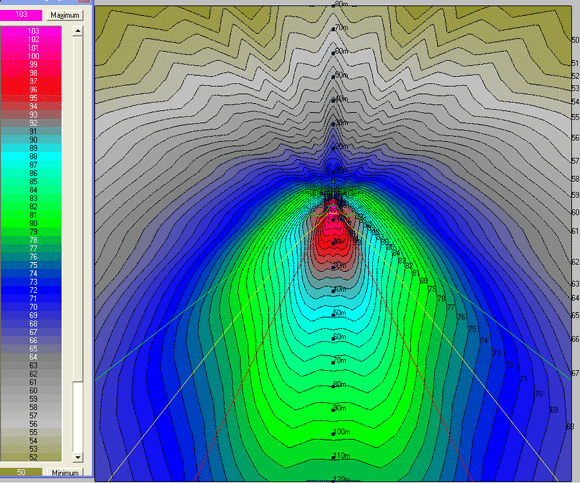

5000Hz，從 1.6KHz 一路揚升到 5KHz，明確的指向性有在右圖出現，相差到 2 分貝以上。
_

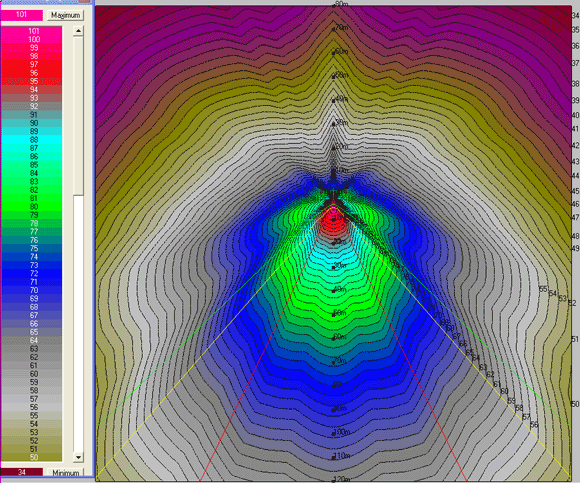

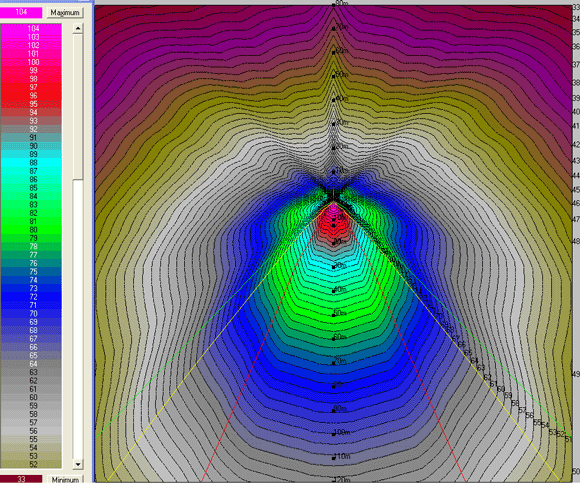

10000Hz，最後 1 段可聽頻域 ( 再上去就是感覺頻率了 ) 直接又差了 3 分貝。
_

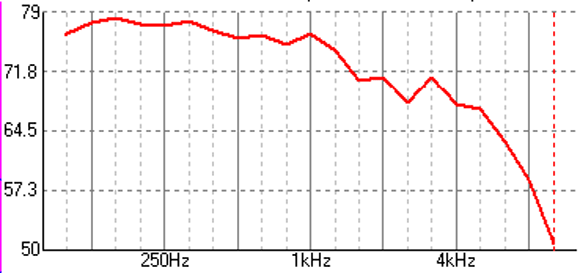

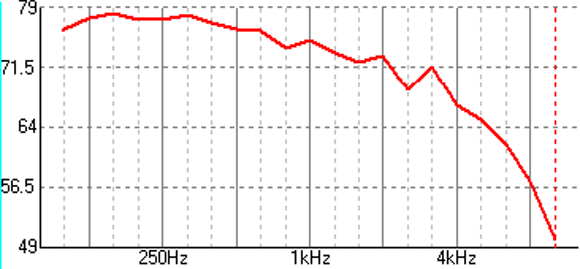

整體最小音壓的曲線結果，各位可以看到兩圖在頻響上的不同，只有 10 度的改變，差別卻是很大的，我們可以使用 EQ 調整補償啊！在同樣條件下都還沒修正
時就會有如此的不同，個人認為以調整角度搾出最優沃的能量再來談調整才是。

整個模擬圖觀察完了之後，我們可以更清楚知道一件事，以前水平放射的喇叭，假設在 30 公尺有 90 分貝，另一只 10 度含蓋角喇叭雖然射角 10 度變化，
在 30 公尺位置也是能有 90 分貝的，但是這 10 度壓下來的射角卻讓 5 米~20 米聽眾的聆聽清析值更好！
這心理因素總是覺得軸心下壓會讓聲音打不遠，沒錯是會這樣的情形，然而今天咱們只是改變一個小角度 10 度而已，在同樣的功率，同樣的喇叭條件，
同樣的場地，得到的聆聽品質確會有不同哦，尤其是中高頻音域，當人聲發出俱有 ”阿、次、是、日、自” 這類的音階，當弦樂拉到中高頻域時，
這有下壓 10 度的喇叭表現都遠比那水平架設的好。
透過這個模擬驗證後，各位在今年的北展上，就花點小錢，買個有角度轉換的喇叭座，或是角架等小配件，它會讓目前各位的聲音品質更上一層的。

閱讀愉快

吳榮宗
